400-882-69081.产品概述
该导线升温至某一温度时,由于软铝的热胀而松弛,在此温度时导线的其全部张力将转移至复合材料芯上来,此温度被称为“拐点”温度(或转移温度),在此温度以上,随着温度的升高,导线的弧垂因碳纤维的线膨胀系数非常小其增加甚小,弧垂非常小。

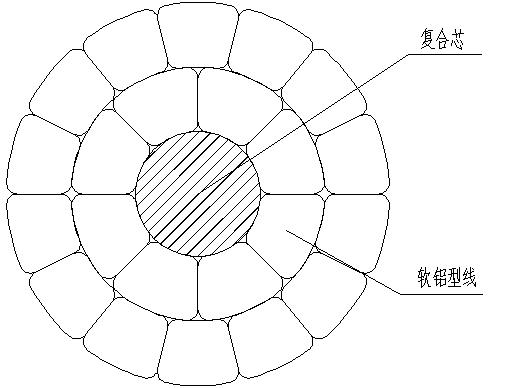

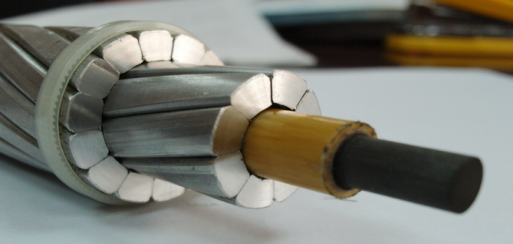

2.产品结构
![]() |
![]() |
3.产品生产范围:
型号:JLRX1/(F1A、F1B、F2A、F2B)
规格:120/28~800/95
4.产品性能特点:
(1)与钢芯铝绞线相同外径或相同单位重量条件下,碳纤维复合材料芯软铝导线的直流电阻与交流电阻都远远小于钢芯铝绞线的直流电阻和交流电阻,仅为其75%左右;
(2)与钢芯铝绞线相同外径或相同单位重量条件下,碳纤维复合材料芯软铝导线的拉断力比钢芯铝绞线的整根拉断力要高出23%以上;
(3)碳纤维复合芯导线仅当运行温度120℃时,截流量超过钢芯铝绞线的2倍,碳纤维复合芯导线的长期运行温度可达160℃,载流能力可大幅上升 。
(4)在增容改造线路中,仅当碳纤维复合芯软铝导线单位质量和外径均不超过原导线的前提下,碳纤维复合芯导线交、直流电阻大幅降低,同时可以提升运行温度,具有低弧垂特性,因而不需更换杆塔可大幅度增加输送容量。
(5)在新建线路中,采用与原设计导线相同外径的碳纤维复合芯软铝导线,可以获得减少线损25%效果。若对于单回路四分裂线路、按年5000小时运行、每度电0.40元计算,每公里线路可节电25万度,折合10万元。
4.产品工程应用
![]() |
